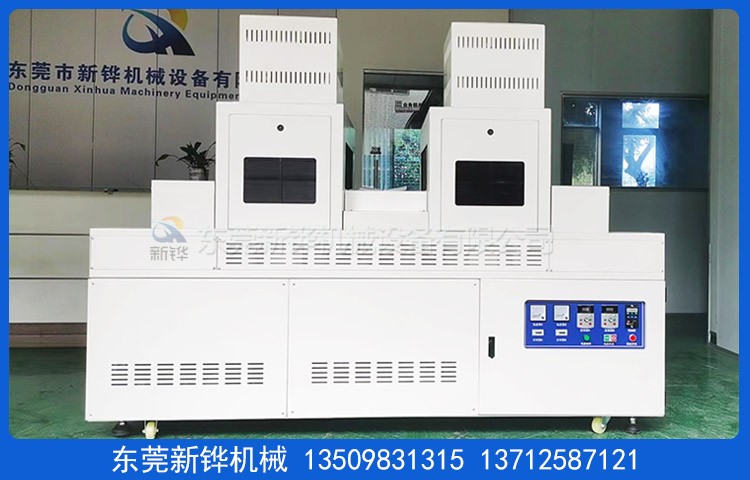

設備名稱:木板UV油漆固化機
設備型號:XHUV-702A
機臺電源:AC380V 3φ 50HZ 17KVA
光固尺寸:長1500×寬560×高200mm
輸送尺寸:長2500×寬800×高1950mm（以實物為準）
機臺結構:入料口高度:100mm；進料段:500mm（含遮光罩:250mm）；光固段:1500mm；出料段:500mm（含遮光罩:250mm）。
機臺定位:安裝承重型三寸一體腳輪帶腳杯方便設備固定和移動。
UV室檢修:兩側為閉式回風百葉活動門。
內箱材質:T1.2mm厚SUS430#不銹鋼板燈罩。
外箱材質:T1.2mm厚冷板折彎加工製作。
機架材質:T2.0*40*40mm 鐵方通焊接成型，整機封板。
機臺顏色:木板UV油漆固化機經防銹處理后靜電高溫粉體塗裝，整機為鄒紋灰白色。
照射高度:手動調節UV燈罩距離網帶照射高度0-200mm。
UV燈管:2支*7KW水銀燈管總長584mm,有效發光450mm，波長為:365nm 。
UV燈罩:鋁合金反射罩+不銹鋼外燈罩+光學隔熱玻璃。
點燈控制:7KW電子電源無極強弱光控制記錄點燈累計時器
送風方式:頂部高速離心風機分2支風咀送風，附潔凈過濾器（無塵車間除外）。
抽風方式:頂部高速離心風機排風+底部為兩側排風。
輸送方式:木板UV油漆固化機輸送寬600mm*4*4網格咖啡色鐵弗龍網帶+導條糾偏。
輸送速度:電子調速電機，1~6M/min任意調節電子調速器，附數字式LED速度表顯示。
安全保護:馬達過電流保護、控制回路短路及過載保護、漏電斷路器、電源逆向防止器等合乎國際安全標準。
防護標識:所有帶電外露部位加裝絕緣保護罩，危險處貼有警示標識，電柜防護等級IP54。
使用條件:主電源采用AC 220V/380V/50Hz三相五線制，環境相對濕度40%-50%,溫度為20-30攝氏度。
注意事項:光固的產品不能含有高濃度易燃、易爆揮發性氣體或溶劑。
售后服務:設備自送貨之日起質保期為壹年，質保期內發生非人為質量問題免費維修。
培訓服務:免費提供日常維護、技術咨詢、故障處理等培訓內容,不定期對設備使用狀況進行質量跟。
驗收標淮:本機臺不含供電電源線、排風管道，以雙方簽定的技術協議書為標淮。
隨機資料:設備交付時附設備使用說明書、主要部件說明書、軟件備份各1份。
交貨日期:簽定合同收到訂金之日起30個工作日完成。
東莞新鏵光固化設備廠家生產:木板UV油漆固化機,UV油漆固化機,UV固化機,平面UV固化機,紙張木板UV油漆固化機,薄膜UV油漆固化機,UV改質機,UV燈,UV固化燈,電暈處理機,UV固化燈管,UV光固化等高效節能的設備研發制造.
| 獨特性能 | 客戶可選配置 |
內膽全不銹鋼氬弧焊滿焊，防止機臺自身產生灰塵；內部潔凈無塵； 雙重超溫保護,安全更可靠； 內部熱風循環，烘烤物件受熱均勻； 升溫時間快,溫度穩定精準； 國內一流的隔熱、斷熱、保溫技術，密封效果優； 機體外殼溫度低，對室內環境溫度影響較小； 多種加熱及運風方根據產品設定；節能省電、安全環保。 | 可充氮?dú)鈿夥毡Ｗo(hù),達成無氧化烘烤環境。 控制系統、料盤、推車可依客戶需要選擇配備。 顏色選擇圖例
客戶可以依照色卡指定色彩制作。 |
| ※根據烘烤產品搭配不同料盤/臺車，材質有烤漆、電鍍彩鋅、不銹鋼等，尺寸、規格可非標訂制，歡迎來電咨詢。 | |
溫控選購配備
| 溫控器（單段/8段-256段可編程式） | |||
| 臺灣宇電溫控表 |  | 日本歐姆龍智能型溫控表 |  |
| 日本進口256段可編程式歐姆龍溫控儀 |  | 日本OMRON溫控器 |  |
| 溫度記錄儀 | |||
| 進口多通道彩屏無紙記錄儀 |  | 進口多通道有紙記錄儀 |  |
| 進口PARTLOW圓圖溫度記錄儀 |  | 進口YOKOGAWA 48通道溫度記錄儀 |  |
| 記錄組 | |||
| 手提式溫度記錄器組 6點 |  | IR 電腦溫度記錄器組6點~12點 |  |
| 計時器 30分，999分(標準配備)，24H，99H，年月日可程式計時器。 | |||
| 電力輸出，可按照SSR、SCR、SSPR等電力自動調整器。 | |||
| 觸摸屏+PLC | |||
| 威倫7寸 |  | Proface |  |
| 三菱 |  | 西門子 |  |
| 工控機以太網遠程監控 | |||
 | |||
| 計時器 30分，999分(標準配備)，24H，99H，年月日可程式計時器。 | |||
| 電力輸出 可安裝SSR、SCR、SSPR等電力自動調整器。 | |||
風路循環圖例
 |  |  |  |
| 單面送風型 | 雙面送風型 | 雙面送風防爆 | 熱輻射上升型 |
 |  |  |  |
| 四面輻射型 | 熱輻射照射型 | 熱風輻射型 | 熱風輻射型 |
料盤、推車選配項目
| 料盤形式 |
|
|
|
| 沖孔盤 | 篩網盤 | 柵格盤 | |
| 活動推車 |
|
|
|
| 烤架 | 烤箱推車+托盤 | 子母推車 |
